Projektowany bilans mas

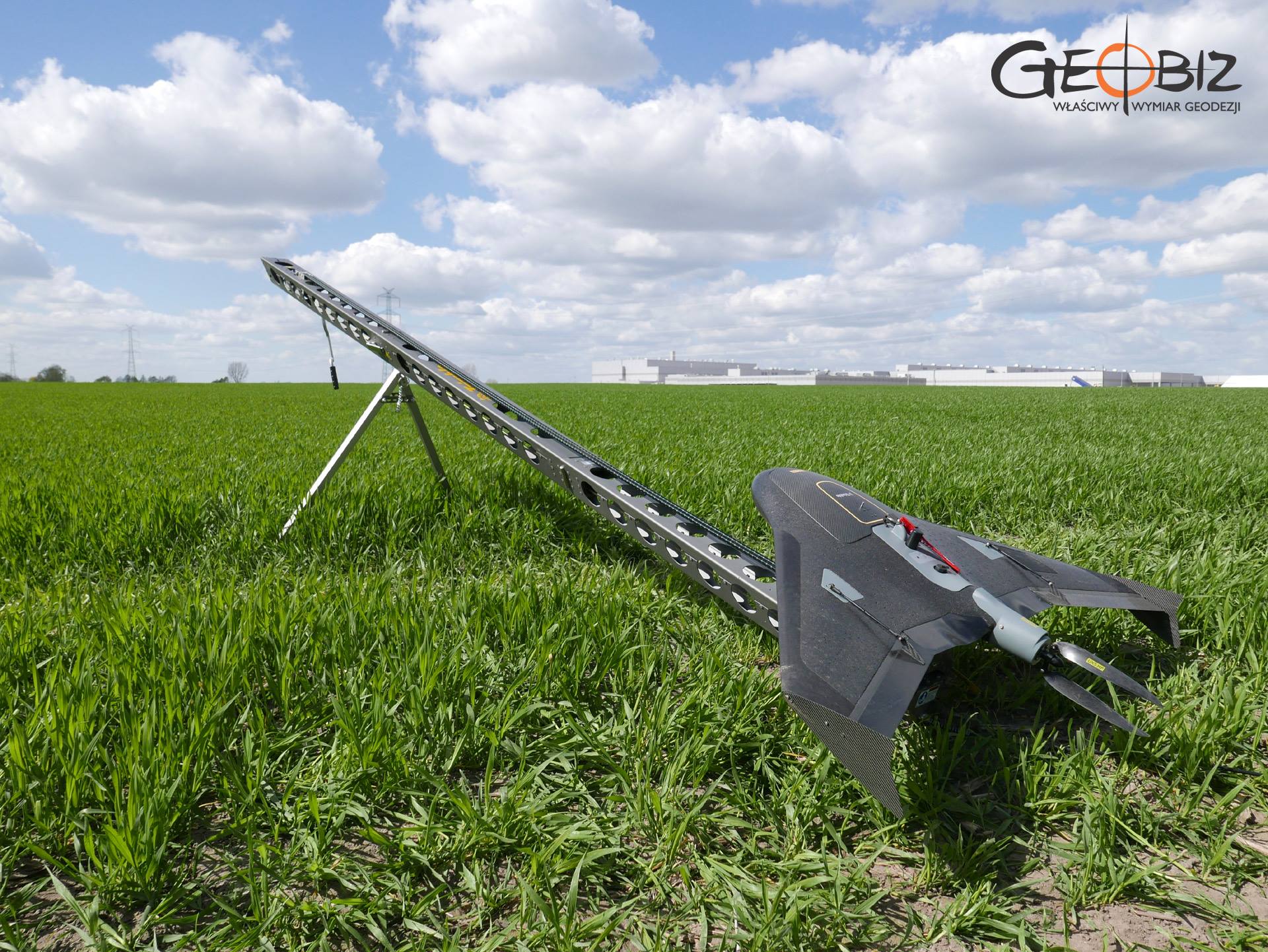

Zadaniem było obliczenie bilansu planowanych robót ziemnych dla projektowanego odcinka drogi wojewódzkiej w rejonie podpoznańskiej Wrześni. Na wstępie wprowadziliśmy do oprogramowania CAD dane projektowe trasy tworząc model 3D docelowej drogi. Następnie wykonaliśmy naloty fotogrametryczne systemem Trimble UX5 dzięki czemu pozyskaliśmy gęstą chmurę punktów tworzącą Numeryczny Model Pokrycia Terenu. Po oczyszczeniu chmury oraz uzupełnieniu danych wynikami pomiarów GPS RTN wygenerowany został model terenu. Kolejnym etapem było wykonanie obliczeń objętości mas ziemnych pomiędzy przygotowanymi wcześniej modelami. Dodatkowo obliczyliśmy precyzjnie objetość hałdy z materiałem sypkim znajdującą się w pobliżu planowanej budowy.

Model terenu w kolorystyce hipsometrycznej oraz z nałożoną teksturą

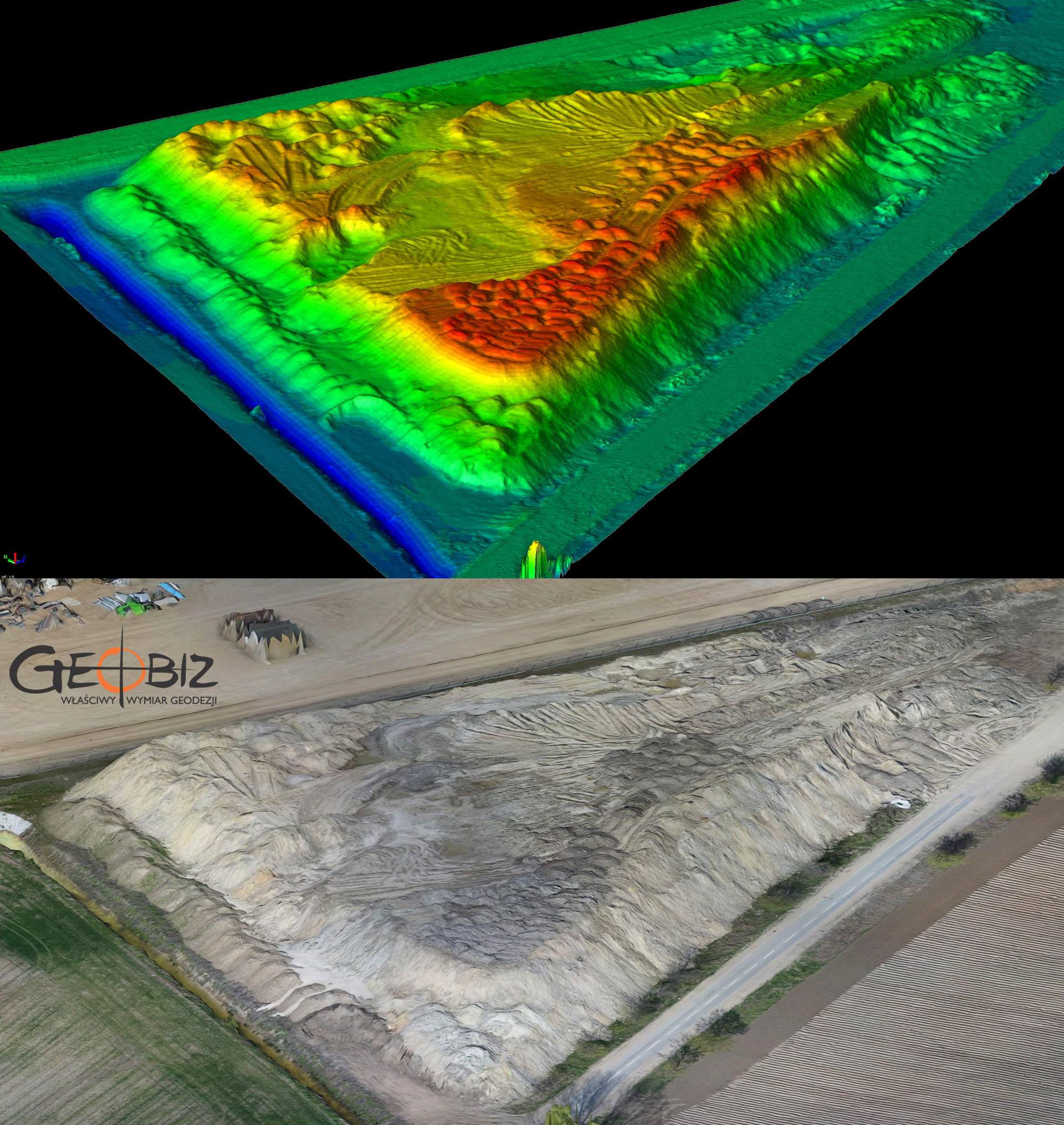

Hałda materiału - model terenu

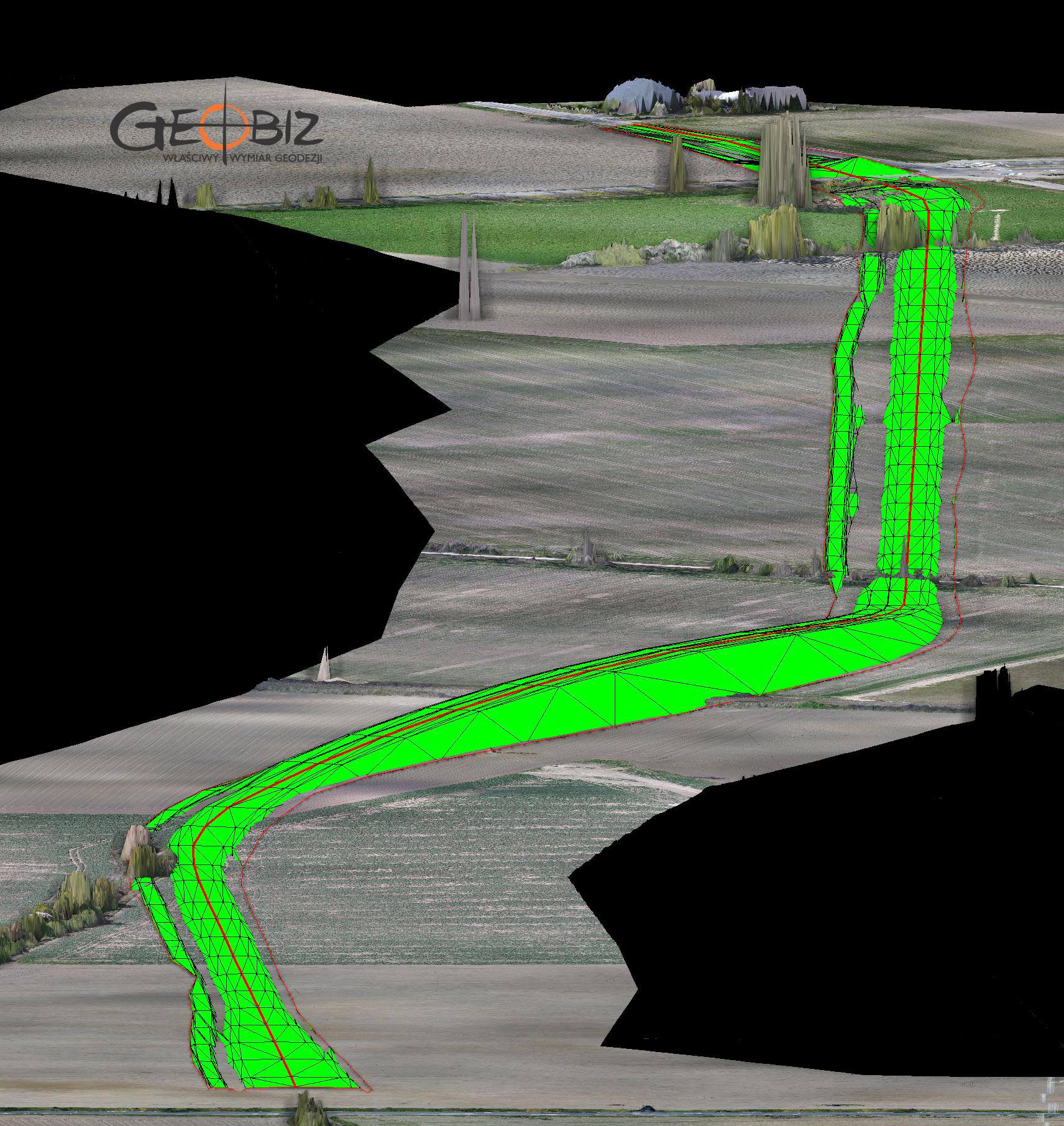

Model trasy nałożony na model pokrycia terenu

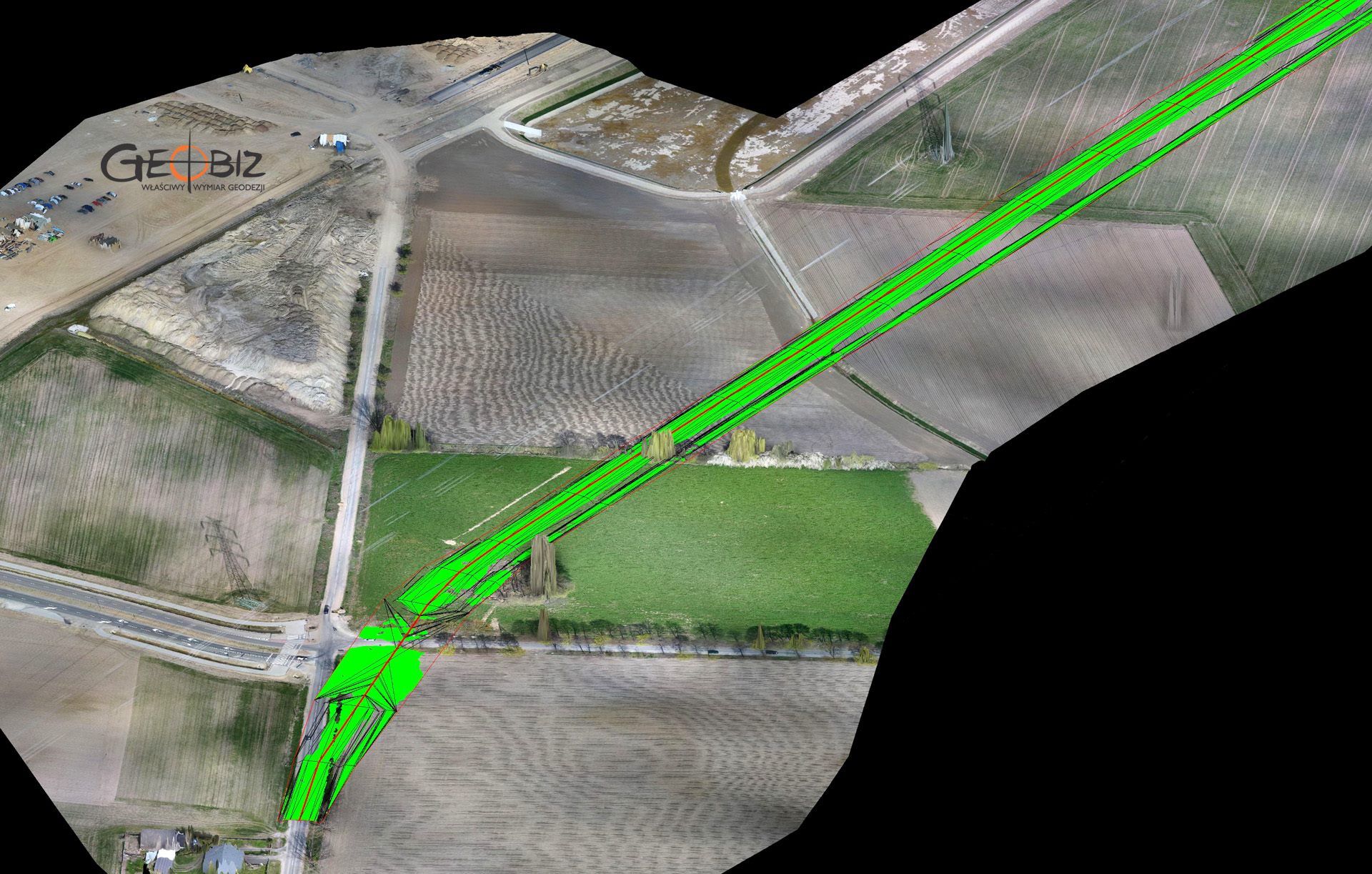

Model trasy nałożony na model pokrycia terenu
Model trasy nałożony na model pokrycia terenu
Model trasy nałożony na model pokrycia terenu

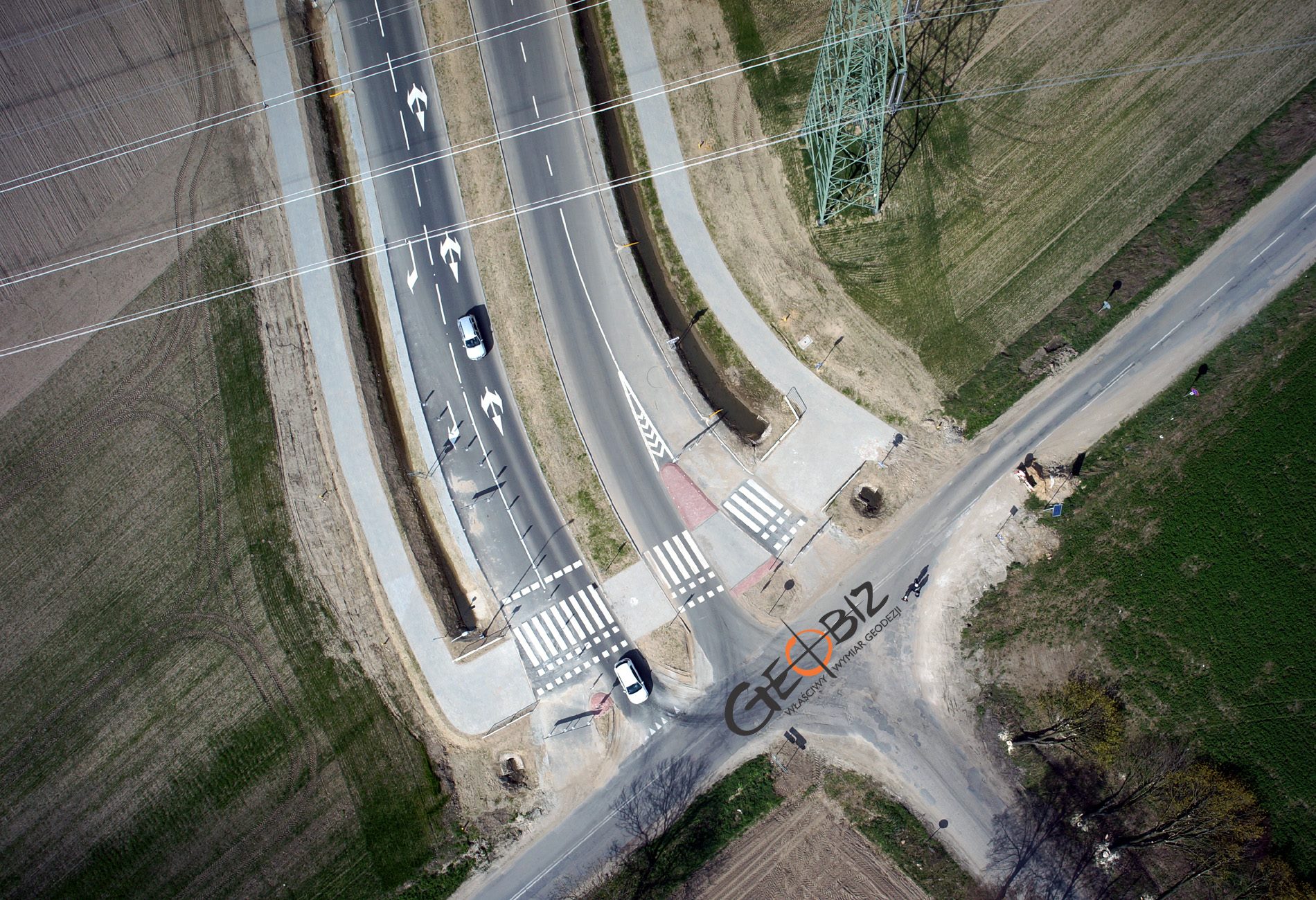

Zdjęcie z powietrza

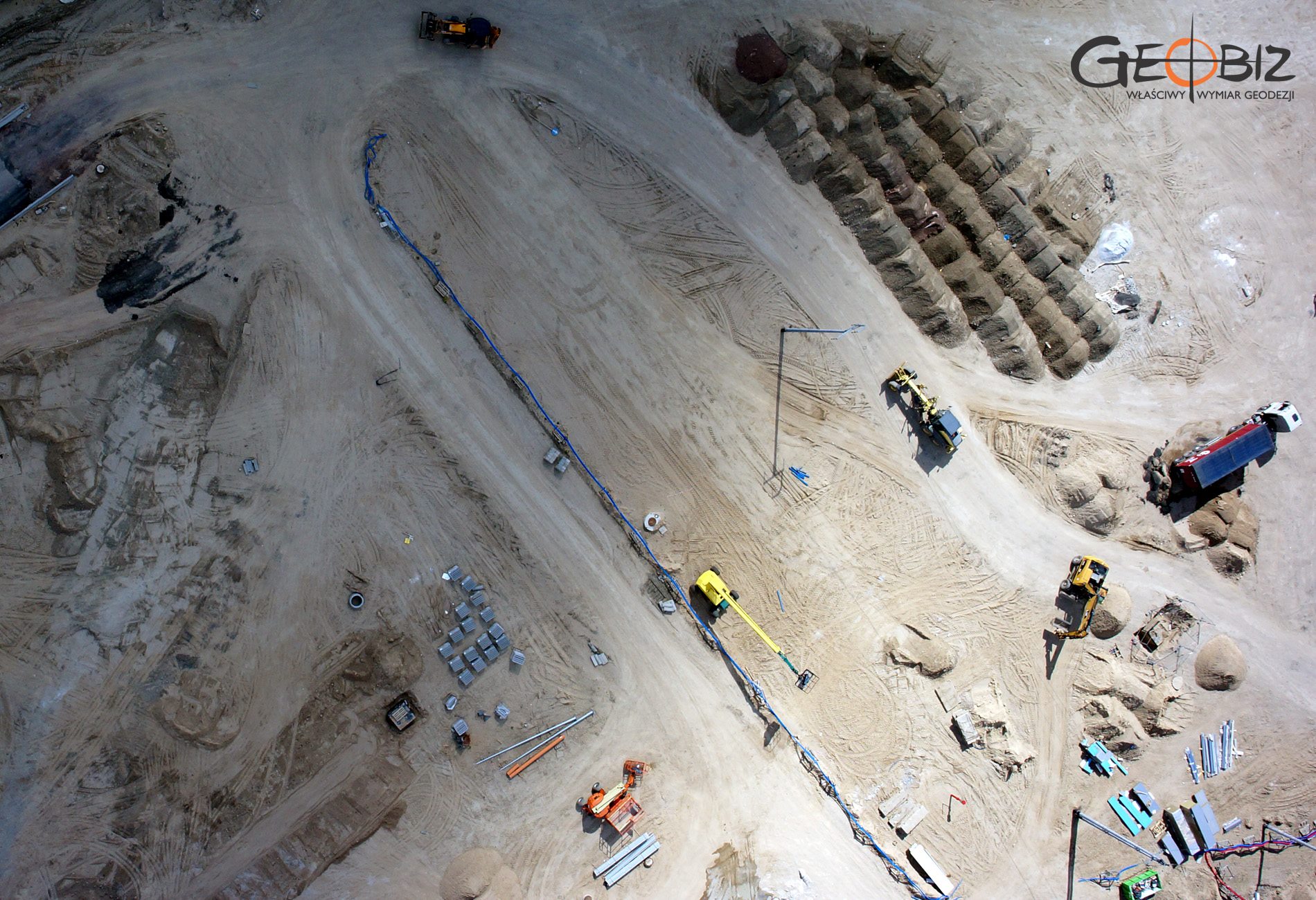

Zdjęcie z powietrza
